Was du zu allererst brauchst ist Werkzeug, ohne das geht nähmlich garnix

1x 25er Torx

1x Kreuzschraubendreher (Groß & klein)

1x Schlitzschraubendreher (möglichst groß und unverwüstlich)

1x Lötkolben + Lötzinn

1x Ordentliches Isolierband (kein windiger Gruscht aus dem Baumarkt)

dann natürlich 2 LEDs dann am besten noch 2 von denen dazu. und ein ganz normales Audio-Chinch kabel für 3 € aus dem Baumarkt mit 5m

ein paar Schrumpfschläuche, im übrigen sind die aus dem baumarkt voll ok... am besten gemischte kaufen, von ganz groß bis ganz klein.

• Motorhaube aufmachen , Duratec-blende wegmachen

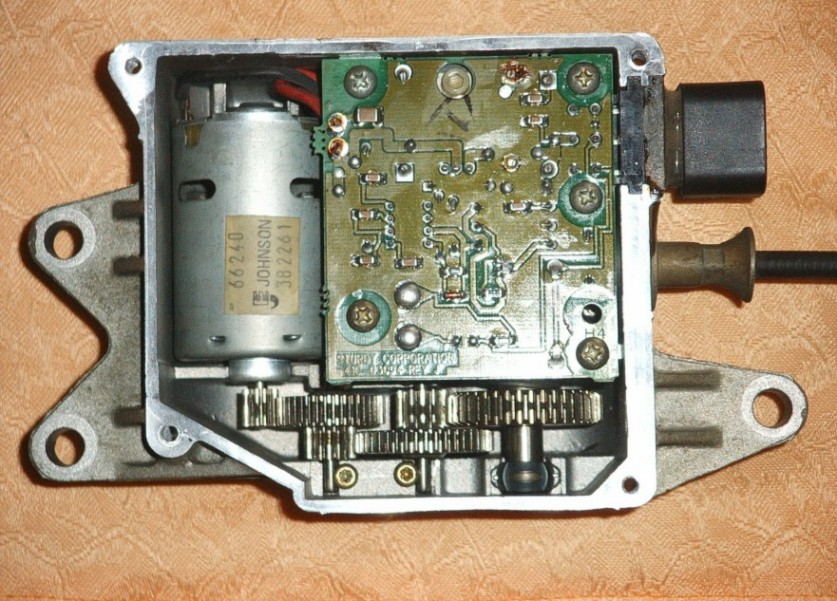

• IMRC öffnen (4 Kreuzschlitzschrauben), das sieht dann so aus

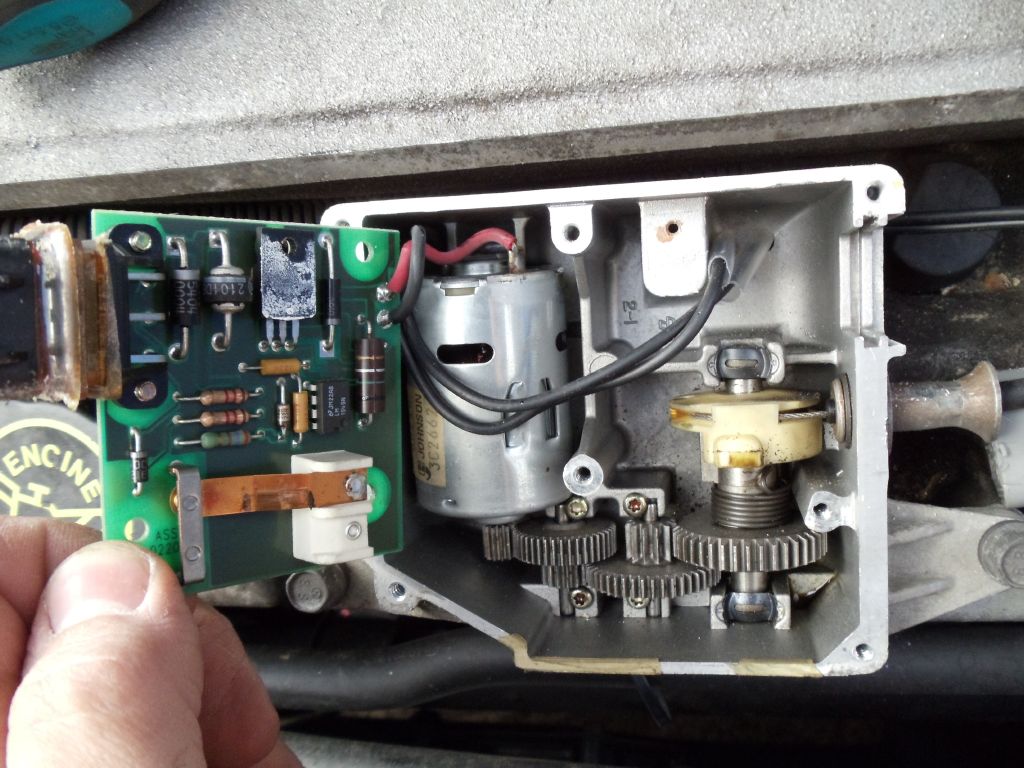

• die 4 Silbernen schrauben rausdrehen und die eine oben in der Mitte rausdrehen, die 2 Messingfarbenen am Stecker dran auf jeden fall drin lassen, adernfalls droht eine zerstörung der Platine, danach mit dem Fetten schlitzschraubendreher den Stecker aus der Führung lösen, aber vorsicht, mit viel gefühl, sonst droht die Zerstörung.

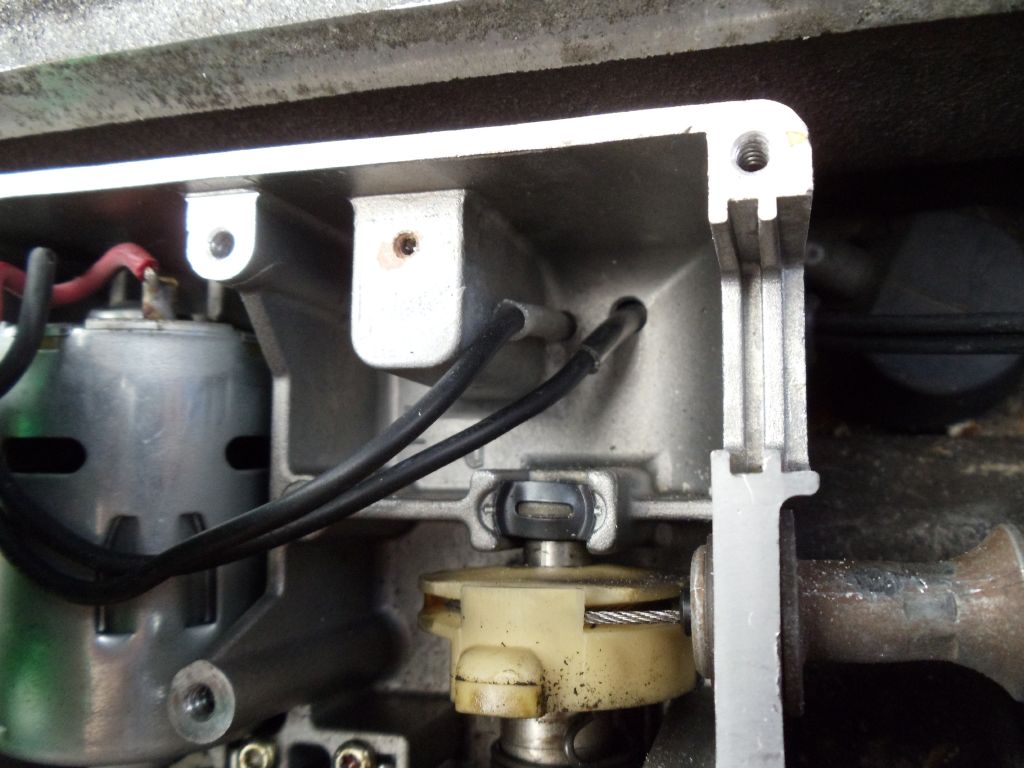

• dann nimmste eine Bohrmaschine und bohrst nahe der Abgebildeten Stelle 2 kleine Löcher rein, zwickst die Audiostecker ab und führst das Kabel von unten ein, ziehst gleich noch 2 kleine schrumpfschläuche über die stelle, die durch die 2 Löcher gehen, um ein Durchscheuern zu verhindern.

• Jedenfalls führst du da ein stück weit raus, isolierst die beiden drähte komplett ab (Schrim und Seele).

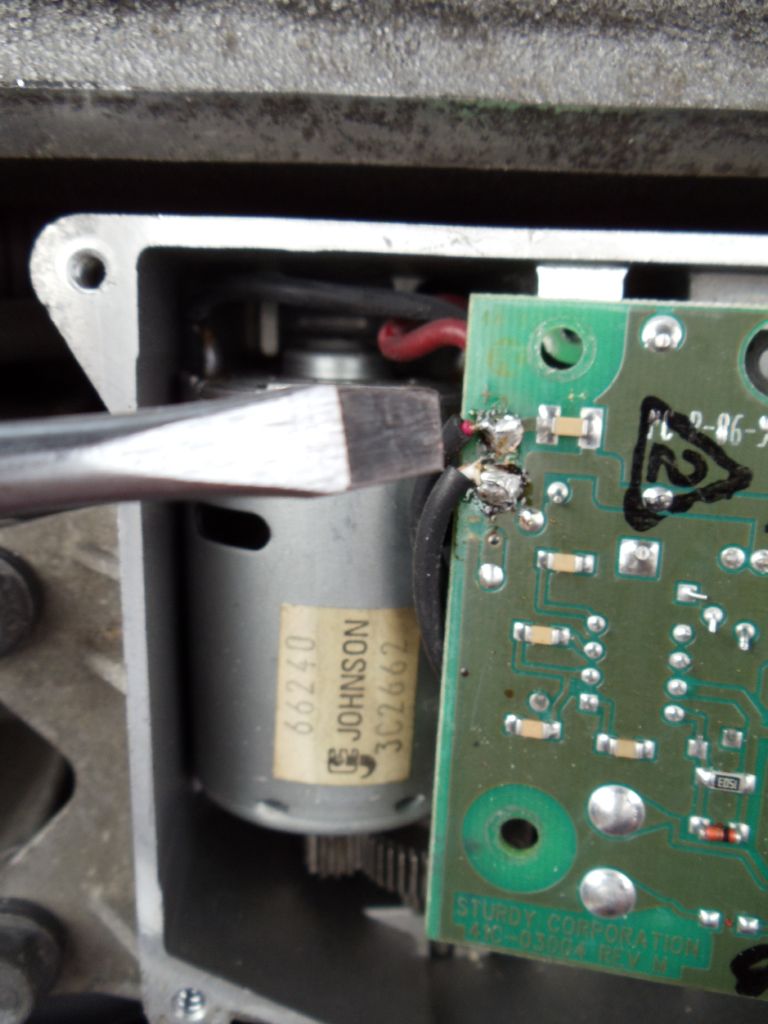

• Danach lötest du das am Motoranschluss des IMRC-Motors an. Rot auf + und Weiß auf -

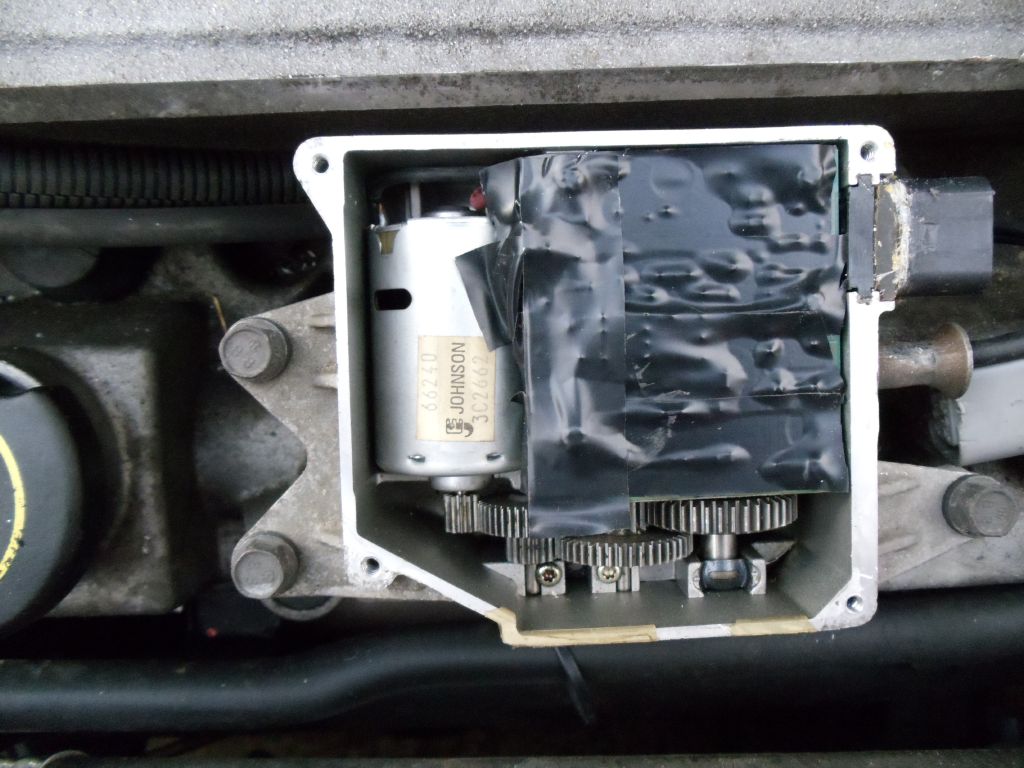

• Unbedingt aufpassen, das die 2 Jungs sich nich berühren, sonst macht's FITZ! und das ganze ding is hin.... danach ne rolle Isoband her nehmen und die gesamte Platine abkleben, so wie ich das gemacht hab, nur um sicher zu gehen, das es keine unerwünschten Kurzschlüsse gibt, wo ich der Meinung bin, das die meisten IMRCs deswegen draufgehen... Ruhige mehrschichtig bekleben, in dem Fall stimmt die Redewendung "Viel hilft viel"
•

• Nun den Deckel drauf, hier sind wir soweit Fertig, ihr könnt auch gern das Kabel noch schön verlegen und Fertig.

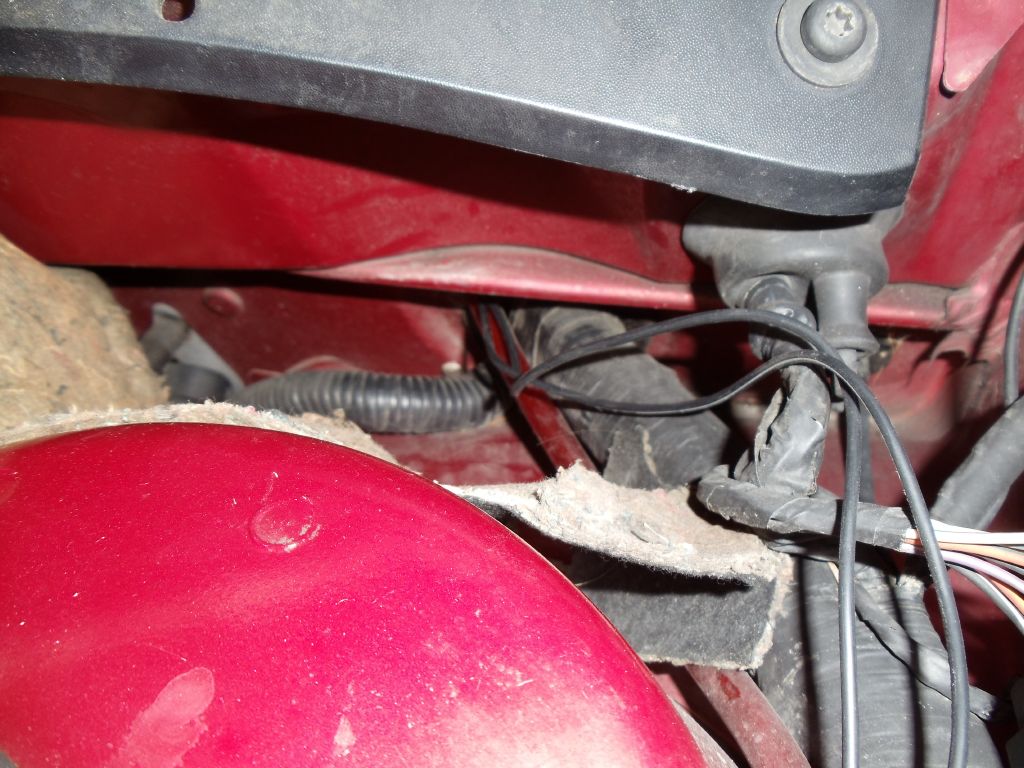

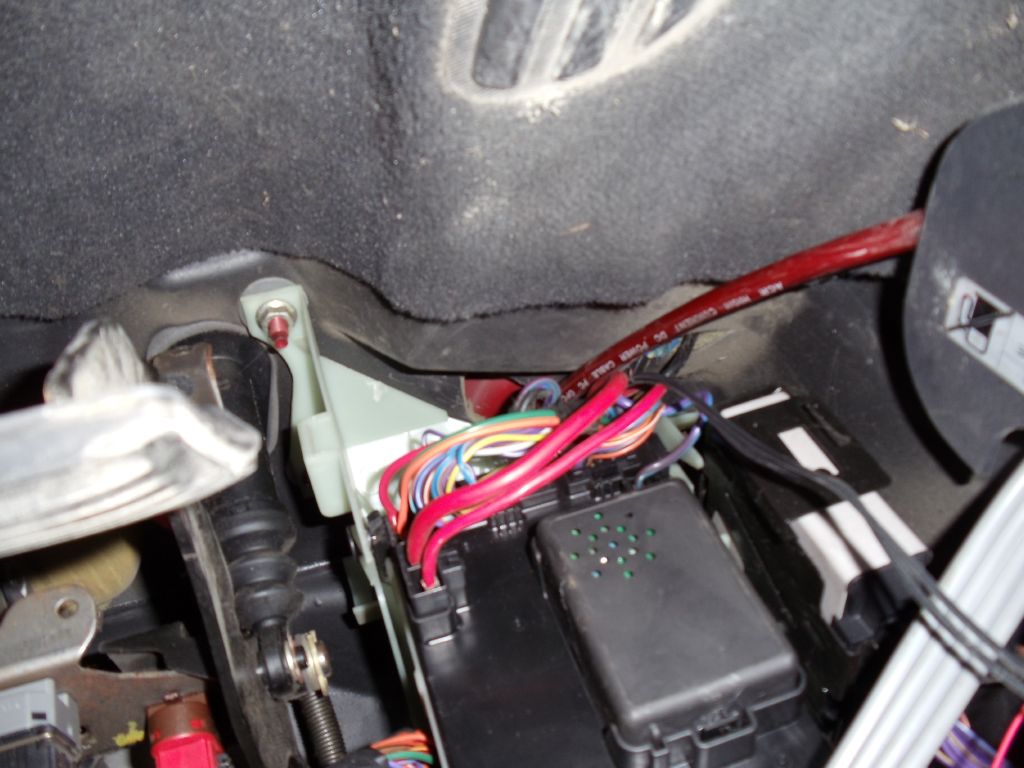

• Jetzt solltet ihr euch gedanken machen, wie wir mit dem anderen Ende des Kabels in den Fahrgastraum kommen, also ich bin neben dem Hauptstrang rein....

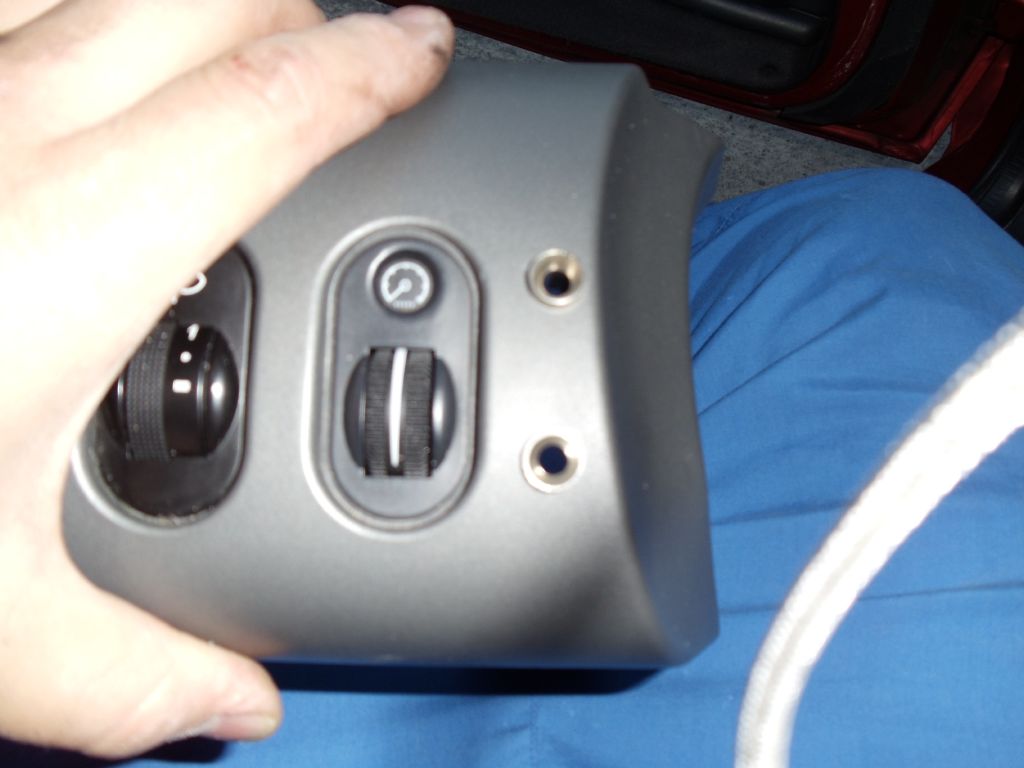

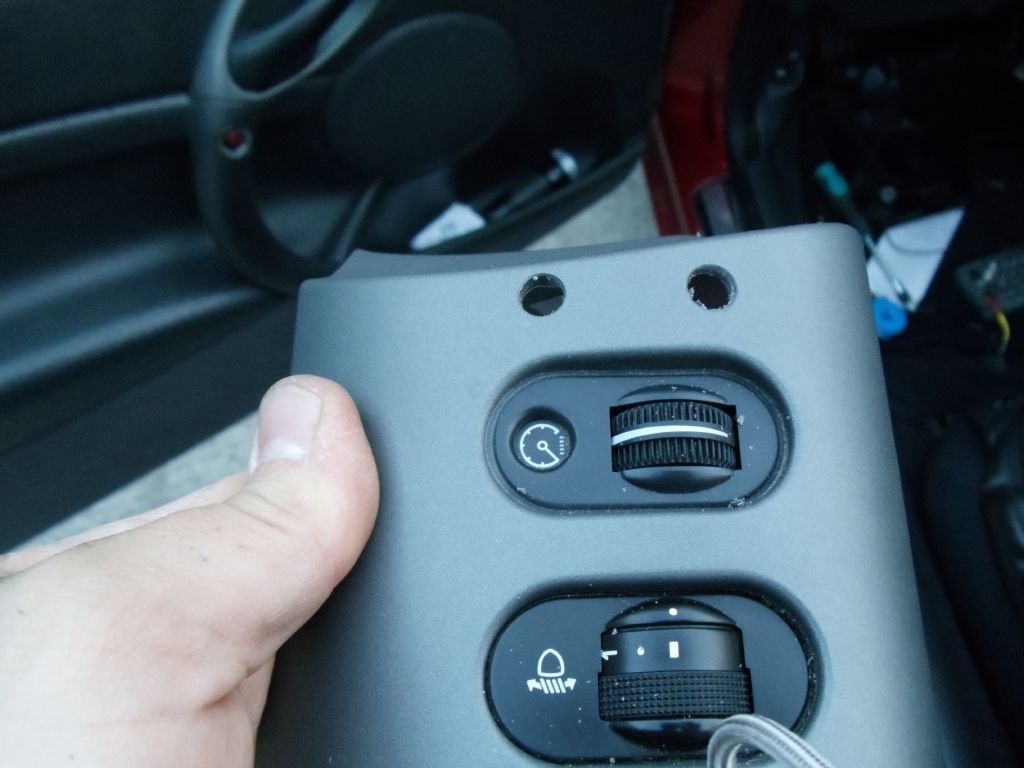

• dann wird's zeit sich zu überlegen, wohin mit dem Kabel, wo die LEDs zu sein haben, ich hab sie jedenfalls hier geplant....

• Löcher müsst ihr dann halt selber Bohren, da wo ihr's dann haben wollt, die LEDs sind folgendermaßen zusammen zu löten, wie jeder von euch weiß hat eine LED eine Polarität, ganz wichtig, bei den Beiden LEDs die Anode mit der Kathode der anderen verbinden und die Kathode mit der anderen Anode, sprich die LEDs sind über kreuz angeschlossen , jedenfalls die Farbe die ihr als Öffnungslicht haben wollt, mit der Anode auf den Roten Draht des Kabels anlöten und die Kathode mit dem Minus, aber ganz wichtig, alles mit Schrumpfschläuchen Isolieren, damit die sich nicht gegenseitig berühren können, das könnte nämlich ebenfalls zu nem Crash des IMRC führen...... und nicht zu vergessen, 530 Ohm Widerstand reinmachen, sonst machts FITZ! und BRITZEL BRITZEL!!! und die LEDs sind sofort Braun....

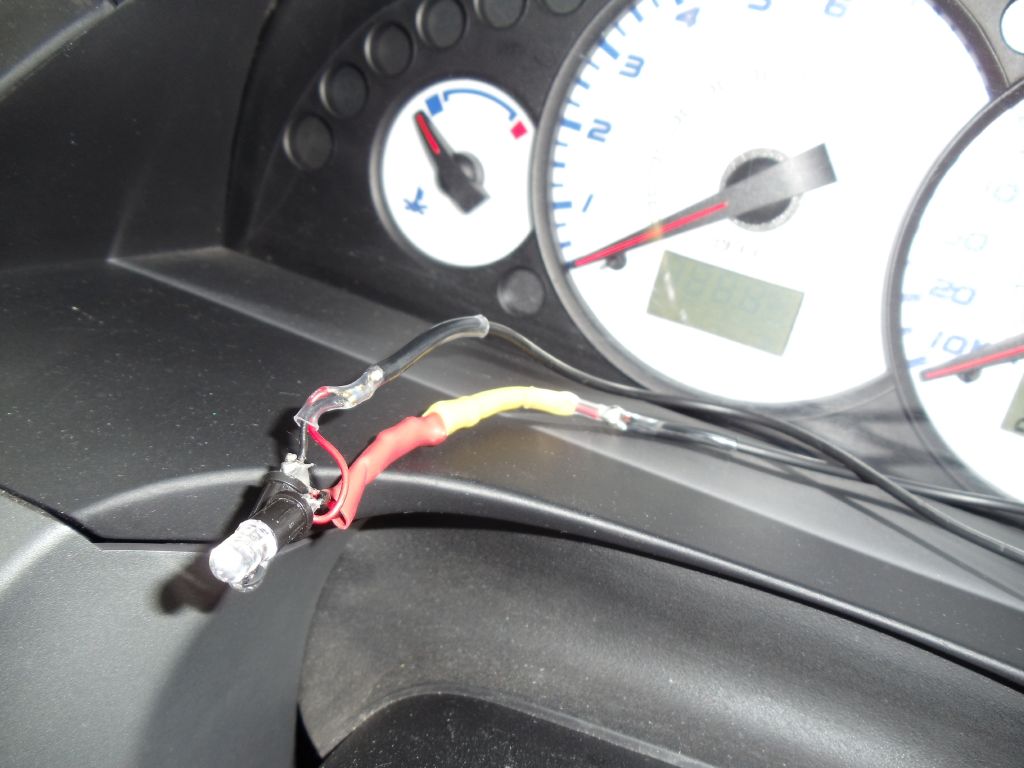

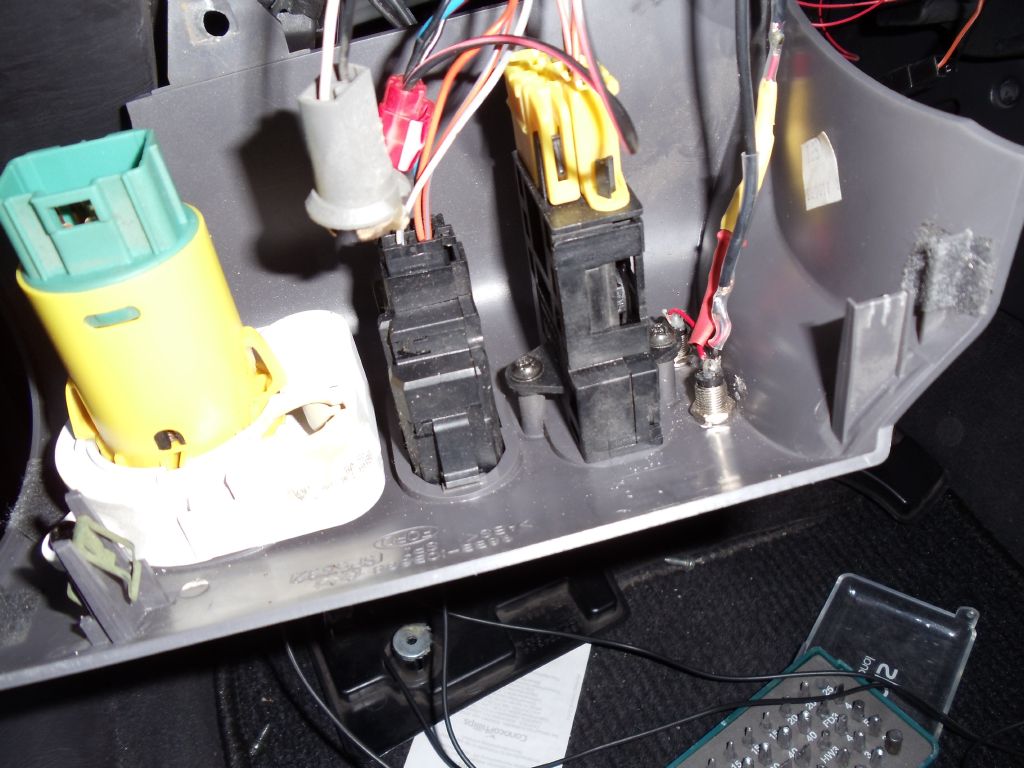

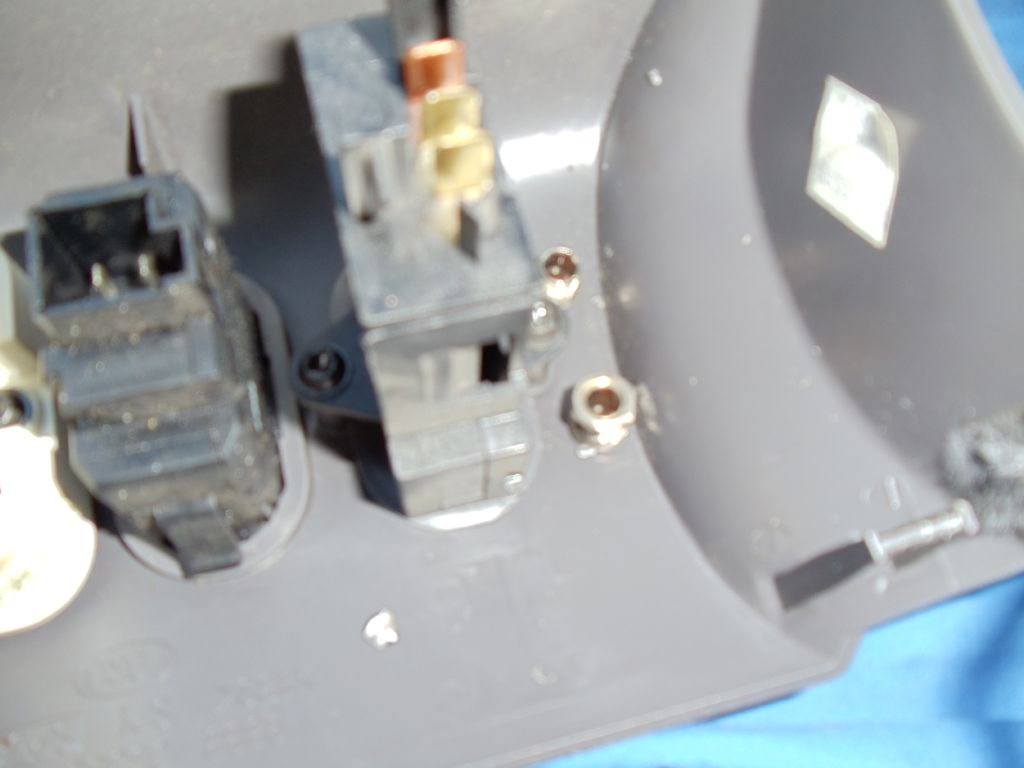

bei mir sah das so aus.....

• danach baust du se ein wo du willst, verlegst die Kabel noch schön, und genießt die Vorstellung....

Und hier der Abschluss:

Ich schließe jegliche Haftung für diese Modifikation aus, also alles auf eigene gefahr. jeder ist also für sich selber verantwortlich. Wer es sicht nicht zutraut sollte lieber die finger davon lassen und jemand fragen.

Solltet ihr euch das nicht zutrauen, kann ich es zur Not auch machen. Jedoch von vornherein, ich teste meine arbeit und ich schicks nich zurück wenns nicht funktioniert, ich gebe aber keine Garantie und hafte nicht für schäden an eurem Cougar.
